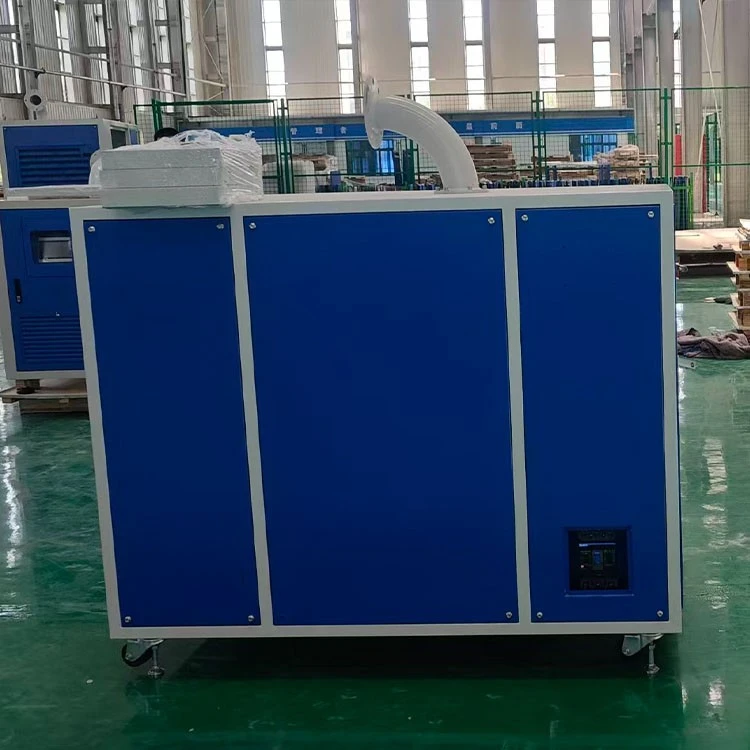

Gebläseparameter
| Gerätename | Luftgefedertes Zentrifugalgebläse | Gerätemodell | HG A75-030 |
|---|---|---|---|
| Entwurfspunktparameter | P=30 kPa @ Q=135 m³/min | ||
Betriebsbedingungen
| Parameter | Wert | Parameter | Wert / Einheit |
|---|---|---|---|
| Medium | Luft | Betriebsmodus | VFD-Steuerung |
| Anwendung | Oxidationsluftversorgung | Explosionssicher-/Einstufung | NEIN |
| Installationsbereich | Gebläseraum | Umgebungstemperatur | Grad -10 ~ 35 |
| Laufradstufen | Einstufig | Umgebungsfeuchtigkeit | RH<90% |
| Menge | 1 Einheit | Höhe | m Standard |
| Eingangsdruck | 101,325 kPa | Geräuschpegel | dB(A) Kleiner oder gleich 80 |
| Ausgangsdruckanstieg | 30 kPa | Vibrationsintensität | Weniger als oder gleich 5 g |
| Durchflussbereich | 87-135 m³/min | Max. Gesamtleistung | kW 76 |
Struktur
| Parameter | Wert/Spezifikation | Parameter | Wert/Spezifikation | ||
|---|---|---|---|---|---|
| 1 | Ursprungsland | China | 2 | Gebläsetyp | Zentrifugal |
| 3 | Abmessungen | 1600L×1200W×1325H | 4 | Kupplungsverbindung | Direktantrieb |
| 5 | Rohrspezifikation | DN250 | 6 | Lagertyp | Luftlager |
| 7 | Rohrverbindung | Flanschverbindung | 8 | Rückschlagventiltyp | Wafer-Schmetterlingstyp |
| 9 | Ausführungsstandard | PN10 / GB-Standard | 10 | Sicherheitsventiltyp | Eingebautes-Gebläse |
| 11 | Rohrmaterial | Kohlenstoffstahl | 12 | Flexibler Gelenktyp | Edelstahl-/Flanschverbindung |
| 13 | Lagerschmierung | Luftschmierung | 14 | Dichtungstyp | Mechanische Dichtung |
| 15 | Installationsmethode | Horizontal | 16 | Kühlsystem | Luftkühlung |
Materialien
| Komponente | Material | Komponente | Material | ||
|---|---|---|---|---|---|
| 1 | Gehäuse | Aluminiumlegierung | 2 | Lager | Legierter Stahl |
| 3 | Laufrad | 2A70 | 4 | Motorbasis | Lackierte Stahlplatte |
| 5 | Hauptwelle | Legierter Stahl | 6 | Schalldämpfergehäuse | Lackierte Stahlplatte |
| 7 | Auspuffrohr | Lackierte Stahlplatte | 8 | Luftfilterrahmen | Lackierte Stahlplatte |
| 9 | Flexibles Gelenk | Edelstahl | 10 | Rückschlagventil | Kohlenstoffstahl |
| 11 | Chassisbasis | Lackierte Stahlplatte | 12 | Korrosionsschutzbeschichtung | Keramikbeschichtung |
| 13 | Manuelle Absperrklappe | Kohlenstoffstahl | 14 | Reduzierstück (Ausdehnungsrohr) | Kohlenstoffstahl, beschichtet |
Antrieb und Getriebe
| Parameter | Wert/Spezifikation | Parameter | Wert / Einheit | ||
|---|---|---|---|---|---|
| 1 | Antriebstyp | Wechselrichter | 2 | Stromversorgungsspannung | V AC380 |
| 3 | Wechselrichtertyp | Erhöhen Sie die Häufigkeit- | 4 | Frequenz der Stromversorgung | Hz 50 |
| 5 | Isolationsklasse | H | 6 | Wechselrichtermarke | Kewo |
| 7 | Schaltschrank | Ausgestattet mit LCP | 8 | Rotationsrichtung | Gegen den Uhrzeigersinn (mit Blick auf das Laufrad) |
| 9 | Motorenhersteller | Inländisch selbstgemacht- | 10 | Motorkühlungsmethode | Luftkühlung |
| 11 | Chassis-Schutzklasse | IP54 | 12 | Motorschutzklasse | IP53 |
Gewicht
| Parameter | Einheit | Wert | Parameter | Einheit | Wert | ||
|---|---|---|---|---|---|---|---|
| 1 | Gesamtgewicht | kg | 415 | 2 | Max. Wartungsgewicht | kg | 415 |
Debugging-Test für eine einzelne Einheit
| Testgegenstand | Erforderlich | Testgegenstand | Erforderlich | ||
|---|---|---|---|---|---|
| 1 | Inbetriebnahmetest | Ja | 2 | Dynamischer Gleichgewichtstest | NEIN |
Installation
| Parameter | Spezifikation | Parameter | Spezifikation | ||
|---|---|---|---|---|---|
| 1 | Befestigungsmethode | Keine eingebetteten Teile | 2 | Installationsmethode | Heben oder Gabelstapler |
| 3 | Installationsanleitung | Vom Hersteller bereitgestellt | 4 |
Sonstige technische Anforderungen
A,Elektrische Anforderungen
Stromversorgung: Drei-Phasen-Drei--Leitersystem + ein Erdungskabel: 3×70+1×35.
Nennspannung: AC380V; Nennstrom: 140A.
Die Ausrüstung ist mit einem LCP-Schaltschrank ausgestattet, in den eine eingebaute SPS integriert ist. Gehäusematerial: Kohlenstoffstahl mit Korrosionsschutzlackierung.
In das Gerät integrierte Hauptsteuerparameter:
(1) Filterdifferenzdruckalarm, Überwachung und Alarm der Einlass-/Auslasstemperatur des Gebläses;
(2) Überwachung und Alarm der Motortemperatur;
(3) Überwachung und Alarm des Auslassluftdrucks;
(4) Parameter wie Gebläsegeschwindigkeit, Durchfluss, Strom usw.;
(5) Vollständiger -Überspannungsschutz;
(6) Lokale/Fernüberwachung, Fehlerdiagnose und Überspannungsschutzfunktionen;
(7) Externe Kommunikation: Ethernet-Schnittstelle;
(8) Lokaler Schaltschrank mit Touchscreen zur Anzeige verschiedener Betriebszustände und Daten, zur Steuerung des Starts/Stopps des Gebläses und zur Änderung von Parametern. Die Verkabelung für die Stromversorgung des Touchscreens erfolgt innerhalb des Gebläses und erfordert keine zusätzliche Stromversorgung.
